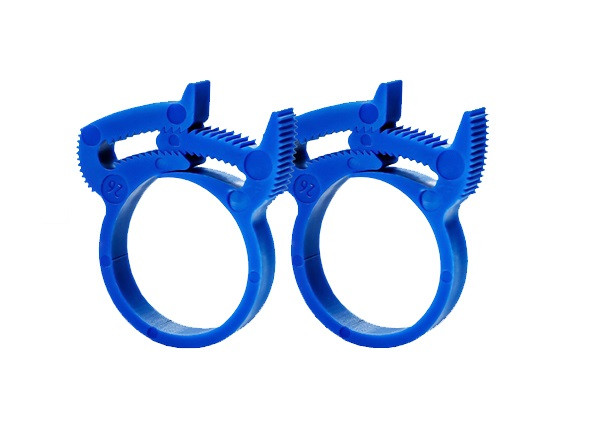

Хомут Клип-Трек силовой пластиковый многоразовый Ø26-22 (упакованы по 4 шт.)
Артикул: А003.010.0426
Изготовлен из полипропилена. Подходит для использования в щадящих условиях эксплуатации при температурах не выше 90 ℃. (для бытового применения)
Подходит для:

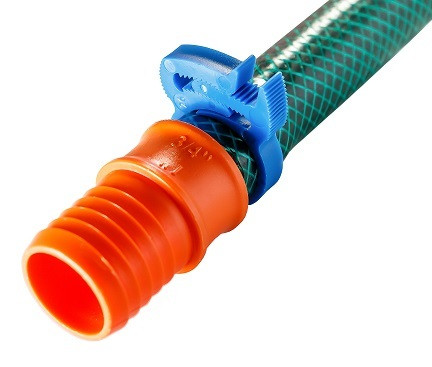

- Шланг 3/4" для полива.
- Вакуумный усилитель УАЗ.
- Гидроусилитель Соболь.
- Расширительный бачок Газель.
- Шланг сапуна Дв 409 и т.д
Описание
- Не поддается коррозии!
- Двойной ряд зубьев позволяет создать наибольшую зажимную силу, по сравнению с подобными изделиями с однорядным устройством замка.
- Возможность многоразового использования (до 100 раз и более, при правильном выборе зажимной силы).
- Возможность разъёма без использования дополнительного инструмента (при замыкании замка на половину).
- Быстрый монтаж, демонтаж. Монтаж без разгерметизации системы.
- Устойчив к растрескиванию под воздействием напряжений.
- Устойчив к изгибам и изломам.
- Устойчив к химикатам, солям и щелочам, краскам и растворителям.
- Устойчив к УФ излучению.
- Устойчив к вибрации.
- Маслобензостойкий.
- Не магнитится.
- Температуростойкий (до 170 ℃).
- Морозостойкий ( -100 ℃ и ниже).
- Минимальная температура монтажа (-40 ℃).
- Электроиззоляционостойкий (используется до 600 вольт и 400 Гц).

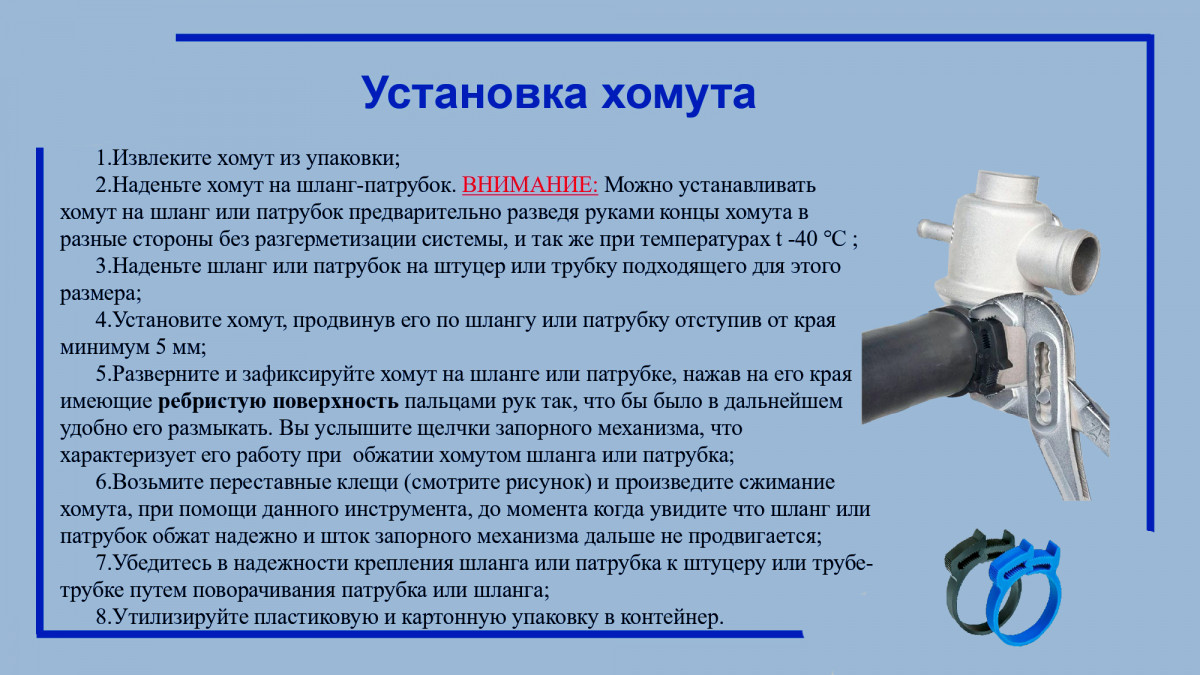

Для правильной установки хомута предварительно необходимо:
- Определить диаметр патрубка или шланга измерив его мерительным инструментом.

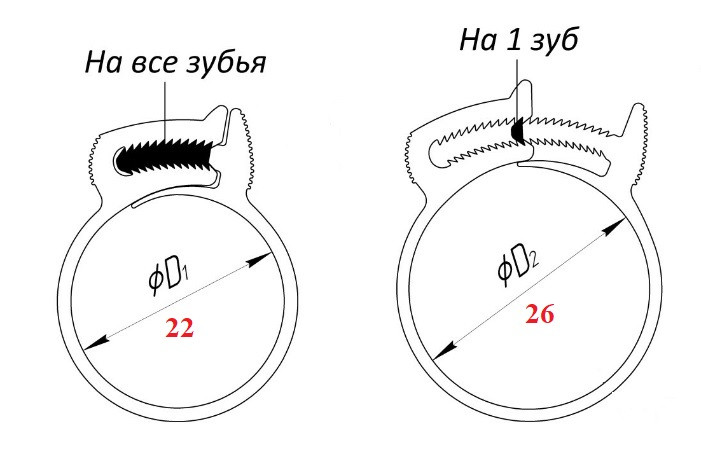

- Подобрать размер хомута согласно произведенного замера (размер хомута указан в виде двухзначной цифры и нанесен на хомут. (правильно подобранный хомут при застегнутом на 1 зуб замке, будет равен произведенному замеру вашего патрубка или шланга, или может быть больше на 1-2 мм).
- Извлеките Хомут из полиэтиленовой и картонной упаковки;

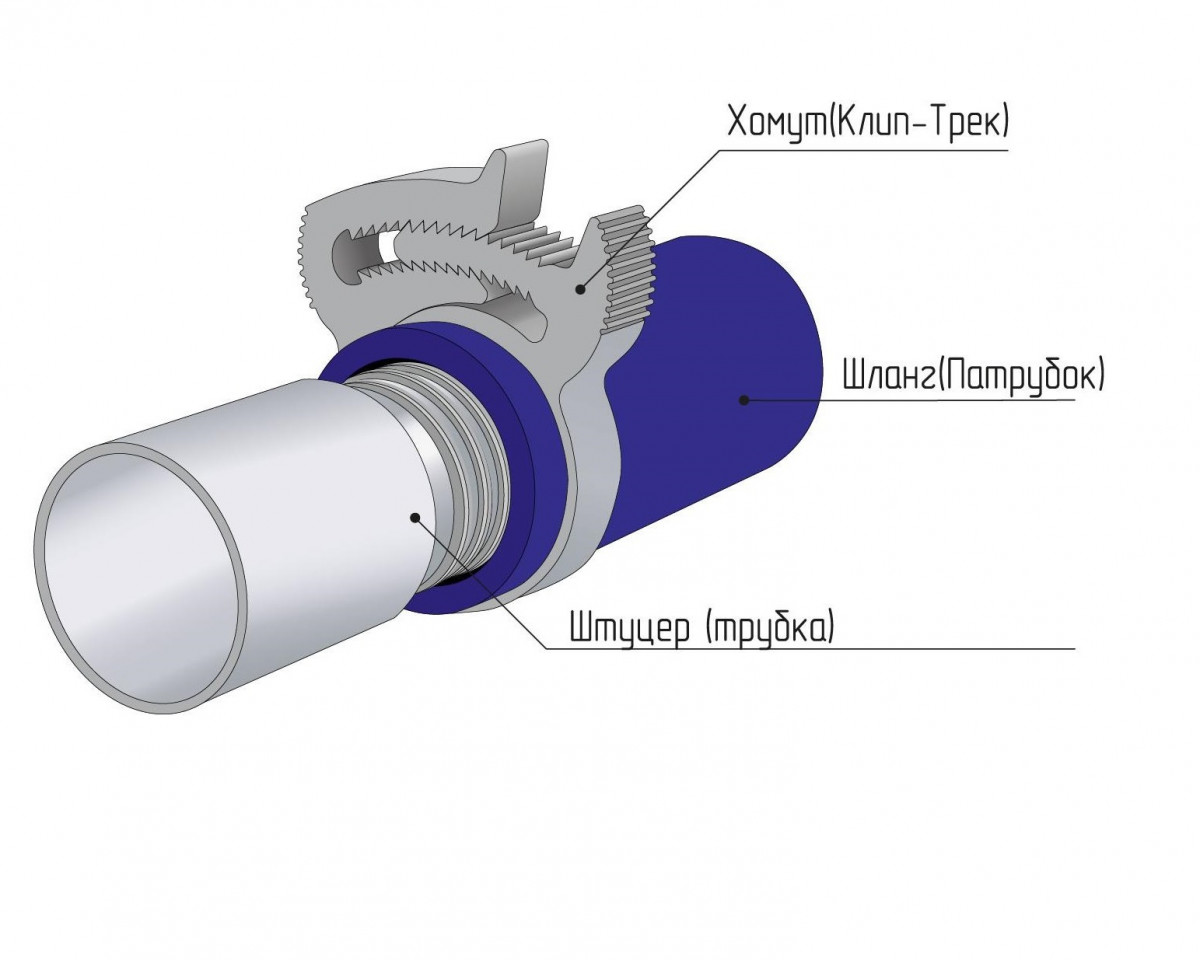

- Наденьте хомут, продев его на шланг или патрубок который необходимо зафиксировать на штуцере. Данное изделие может устанавливаться на шланг или патрубок, предварительно разведя концы хомута в разные стороны руками;
- Наденьте шланг или патрубок на штуцер или трубку подходящего для этого размера;
- Установите Хомут, продвинув его по шлангу или патрубку отступив от края минимум 5 - 9 мм;
- Зафиксируйте хомут на шланге или патрубке, ориентируя предварительно запирающее устройство хомута так, чтоб было в дальнейшем, удобно его размыкать, и оно не мешало каким-то внешним факторам, нажав на его края, имеющие ребристую поверхность, пальцами рук до момента, когда усилия пальцев будет на пределе. Вы услышите щелчки запорного механизма, что характеризует его работу и обжатия Хомутом шланга или патрубка; Не пытайтесь надеть и защелкнуть хомут меньшего размера на патрубок или шланг большего размера по диаметру выбранного вами хомута, пытаясь сдавить и сжать его раздвижными клещами-пассатижами.
- Возьмите переставные клещи, (раздвижные клещи-пассатижи) и произведите сжимание хомута, при помощи данного инструмента, (захватывая только за ребристые края хомута) до момента, когда увидите что шланг или патрубок обжат надежно, шток запорного механизма дальше не продвигается. Будьте осторожны! Дальнейшее бесконтрольное сжатие хомута может впоследствии привести к поломке запорного механизма.
- Убедитесь в надежности крепления шланга или патрубка к штуцеру или трубе-трубке, путем прокручивания от руки шланга или патрубка, а также путем подачи давления жидкости в контур где производилось соединение; (при необходимости уплотнения попробуйте сжать хомут инструментом еще на 1 зуб)
- Утилизируйте пластиковую и картонную упаковку в контейнер, предназначенный для сбора данного вида упаковки.
*ВНИМАНИЕ! Сжимание Хомута не производится при воздействии на дополнительные верхние выступы-упоры, (на одном из которых нет ребристой поверхности) расположенные на верхних поверхностях частей запорного механизма, представленные в виде скругленного с одного края треугольника. Они служат только для дополнительной помощи при размыкании!

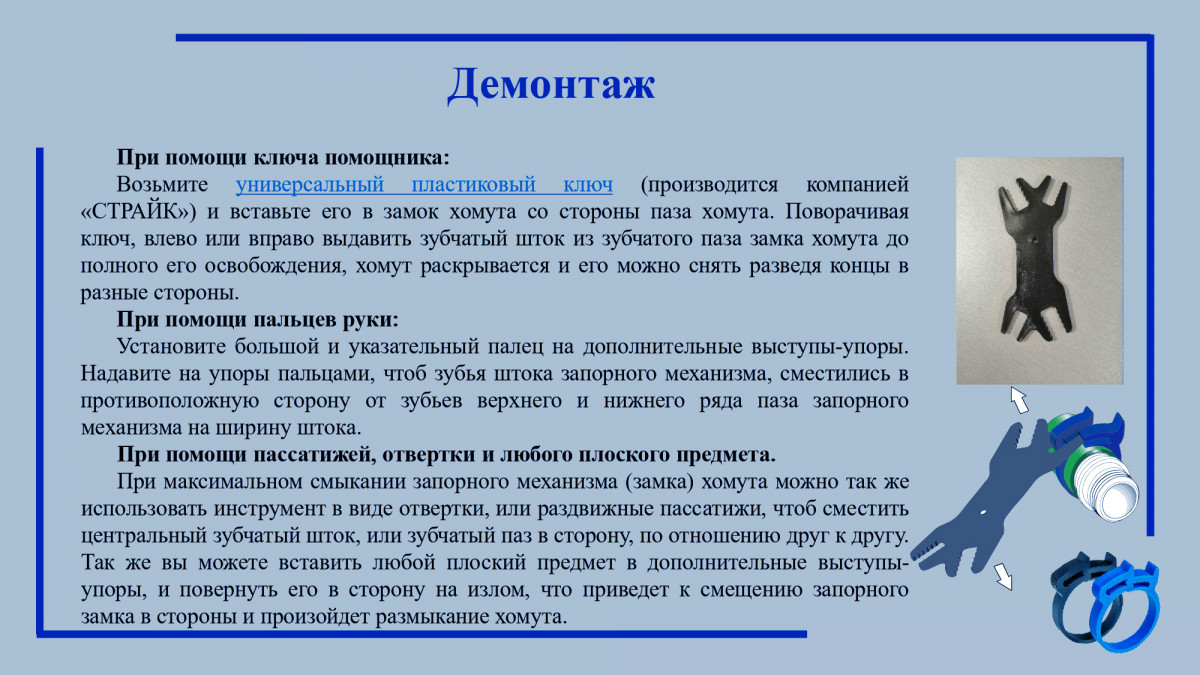

При помощи ключа помощника:
Возьмите универсальный пластиковый ключ (производится компанией «СТРАЙК», большой паз у которого рассчитан для хомутов шириной 9 мм, а паз меньшего размера для хомутов шириной 7 мм, ключ двухсторонний, симметричный) и вставьте его в замок хомута со стороны паза хомута («мама») сориентировав его таким образом, чтоб ребристая стенка рабочей части ключа, попала посередине штока замка хомута.
Поворачивая ключ, влево или вправо (в какую сторону удобнее или позволяет место) выдавливаем зубчатый шток из зубчатого паза замка хомута до полного его освобождения, хомут раскрывается и его можно снять, разогнув в стороны края замка хомута и использовать повторно на других изделиях.
(Ключ продается отдельно или в комплекте, уточняйте у производителя)
Внимание! Правильно ориентируйте рабочую часть ключа на шток замка хомута. При не правильной ориентировки вы можете давить не на шток, а на край замка хомута, при этом произойдет поломка рабочей поверхности ключа и замок хомута останется закрытым.
При помощи пальцев руки:
Установите большой и указательный палец на дополнительные выступы-упоры, расположенные на верхних поверхностях частей запорного механизма, представленные в виде скругленного с одного края треугольника;
Надавите на упоры пальцами, смещая их в противоположные друг от друга стороны, чтоб зубья штока запорного механизма, сместились в противоположную сторону от зубьев верхнего и нижнего ряда паза запорного механизма на ширину штока. Произойдет размыкание запорного механизма, после чего хомут можно снять и использовать повторно на других подходящих под данный размер шлангов и патрубков;
Внимание! Пальцами руки размыкание хомута возможно при не сильном сжатии запорного механизма замка хомута.
При помощи пассатижей, отвертки и любого плоского предмета.
При максимальном смыкании запорного механизма (замка) хомута, для его
разъединения, можно так же использовать инструмент в виде отвертки, или раздвижные пассатижи, чтоб сместить центральный зубчатый шток, или зубчатый паз в сторону, по отношению друг к другу.
Захватите пассатижами со стороны паза запорного механизма боковые поверхности хомута, и сместите их поворачивая пассатижи влево, или вправо, куда удобнее, до момента выхода штока из паза запорного механизма замка хомута. Произойдет размыкание запорного механизма замка хомута.
Так же вы можете вставить любой плоский предмет в дополнительные выступы-упоры, расположенные на верхних поверхностях частей запорного механизма, представленные в виде скругленного с одного края треугольника, и повернуть его в сторону на излом, что приведет к смещению запорного замка в стороны и произойдет размыкание хомута.
Возьмите универсальный пластиковый ключ (производится компанией «СТРАЙК», большой паз у которого рассчитан для хомутов шириной 9 мм, а паз меньшего размера для хомутов шириной 7 мм, ключ двухсторонний, симметричный) и вставьте его в замок хомута со стороны паза хомута («мама») сориентировав его таким образом, чтоб ребристая стенка рабочей части ключа, попала посередине штока замка хомута.
Поворачивая ключ, влево или вправо (в какую сторону удобнее или позволяет место) выдавливаем зубчатый шток из зубчатого паза замка хомута до полного его освобождения, хомут раскрывается и его можно снять, разогнув в стороны края замка хомута и использовать повторно на других изделиях.
(Ключ продается отдельно или в комплекте, уточняйте у производителя)
Внимание! Правильно ориентируйте рабочую часть ключа на шток замка хомута. При не правильной ориентировки вы можете давить не на шток, а на край замка хомута, при этом произойдет поломка рабочей поверхности ключа и замок хомута останется закрытым.
При помощи пальцев руки:
Установите большой и указательный палец на дополнительные выступы-упоры, расположенные на верхних поверхностях частей запорного механизма, представленные в виде скругленного с одного края треугольника;
Надавите на упоры пальцами, смещая их в противоположные друг от друга стороны, чтоб зубья штока запорного механизма, сместились в противоположную сторону от зубьев верхнего и нижнего ряда паза запорного механизма на ширину штока. Произойдет размыкание запорного механизма, после чего хомут можно снять и использовать повторно на других подходящих под данный размер шлангов и патрубков;
Внимание! Пальцами руки размыкание хомута возможно при не сильном сжатии запорного механизма замка хомута.
При помощи пассатижей, отвертки и любого плоского предмета.
При максимальном смыкании запорного механизма (замка) хомута, для его
разъединения, можно так же использовать инструмент в виде отвертки, или раздвижные пассатижи, чтоб сместить центральный зубчатый шток, или зубчатый паз в сторону, по отношению друг к другу.
Захватите пассатижами со стороны паза запорного механизма боковые поверхности хомута, и сместите их поворачивая пассатижи влево, или вправо, куда удобнее, до момента выхода штока из паза запорного механизма замка хомута. Произойдет размыкание запорного механизма замка хомута.
Так же вы можете вставить любой плоский предмет в дополнительные выступы-упоры, расположенные на верхних поверхностях частей запорного механизма, представленные в виде скругленного с одного края треугольника, и повернуть его в сторону на излом, что приведет к смещению запорного замка в стороны и произойдет размыкание хомута.
